Вымпел-265

[kosyachyok]

Добрый день.
Принесли в ремонт устройство. Схемы найти не могу, можете подсказать какие номиналы сгоревших элементов?

[kosyachyok]

https://wampi.ru/image/Rl2J10H
https://wampi.ru/image/Rl2Jyr6
https://wampi.ru/image/Rl2udtZ
https://wampi.ru/image/Rl2u7o7

[Flex]

Ближе к радиатору: 3 резистора (1206) 1,8ом каждый.
Возле микросхемы, слева направо: (0806) 4n7, 1Kom, 1n.

[kosyachyok]

Ближе к радиатору: 3 резистора (1206) 1,8ом каждый.
Возле микросхемы, слева направо: (0806) 4n7, 1Kom, 1n.

Спасибо!

[andrei-nk]

Добрый день. Зарядное устройство Вымпел-265. В эксплуатации ровно 1 год. (23.03.2022 дата приобретения). Заряжал в течение года около 10 раз (последний раз, перед 24.03. использовал устройство 24.01). Сегодня обнаружил, что пропала возможность плавной регулировки тока (по показаниям встроенного амперметра). При включении сначала показывает около нуля, при начале увеличения зарядного тока движком переменного резистора резкое увеличение показаний до "3 ампер", далее можно регулировать до 7А. Назад можно регулировать (по показаниям встроенного амперметра, опять же) от 7 А до 3 А. Ниже 3 А стрелка уже не уходит. Что бы ушло на 0, нужно отключать из сети. По факту регулирование тока происходит в диапазоне от 0,5 до 6,5 А (проверял другим амперметром), зарядное устройство работает. Но без дополнительного амперметра осуществлять контроль тока теперь невозможно. Можете что-нибудь посоветовать? Браться за паяльник?

[andrei-nk]

Добрый день. Зарядное устройство Вымпел-265. В эксплуатации ровно 1 год. (23.03.2022 дата приобретения). Заряжал в течение года около 10 раз (последний раз, перед 24.03. использовал устройство 24.01). Сегодня обнаружил, что пропала возможность плавной регулировки тока (по показаниям встроенного амперметра). При включении сначала показывает около нуля, при начале увеличения зарядного тока движком переменного резистора резкое увеличение показаний до "3 ампер", далее можно регулировать до 7А. Назад можно регулировать (по показаниям встроенного амперметра, опять же) от 7 А до 3 А. Ниже 3 А стрелка уже не уходит. Что бы ушло на 0, нужно отключать из сети. По факту регулирование тока происходит в диапазоне от 0,5 до 6,5 А (проверял другим амперметром), зарядное устройство работает. Но без дополнительного амперметра осуществлять контроль тока теперь невозможно. Можете что-нибудь посоветовать? Браться за паяльник?

Дополнение в своему вопросу выше: я правильно понимаю, что встроенный в зарядное устройство стрелочный индикатор тока по сути не является "амперметром" (последовательного включения), а показывает некую величину напряжения, подаваемого на этот стрелочный индикатор от какого-то контроллера, который, в свою очередь, выдает напряжение, пропорциональное протекающему току уже через контроллер? Зарядка то работает, ток регулируется, вентилятор включается, когда нужно, а стрелка застыла на 3 амперах. Т.е. зарядный ток сам по себе, а стрелка индикатора сама по себе.

P.S. Вроде бы и токи не тысячи, не сотни, и даже не десятки ампер. В чем смысл такой реализации индикатора тока? До 10 ампер есть амперметры прямого последовательного включения.

[Flex]

Благодарим за консультацию по методам измерения тока.

Касательно штатного амперметра прибора:
Данное устройство, по сути, и есть "классический" амперметр (Представляющий из себя милливольтметр измеряющий падение напряжения на встроенном шунте) .
Да, имеются небольшие конструктивные изменения:
1. Шунт является не встроенным а установленным отдельно, на плату прибора.
2. Падение напряжения на шунте (при максимальном токе) больше чем необходимо для полного отклонения стрелки. Поэтому милливольтметр включен не напрямую к шунту а через низкоомный делитель содержащий в себе подстроечный резистор.

Из вышеизложенного напрашивается вывод:
Проблемы с индикацией протекающего тока, с высокой степенью вероятности, связаны с неисправностью милливольтметра. Возникшей, например, в результате сильного удара и т.п.

[andrei-nk]

Благодарим за консультацию по методам измерения тока.

Касательно штатного амперметра прибора:
Данное устройство, по сути, и есть "классический" амперметр (Представляющий из себя милливольтметр измеряющий падение напряжения на встроенном шунте) .
Да, имеются небольшие конструктивные изменения:
1. Шунт является не встроенным а установленным отдельно, на плату прибора.
2. Падение напряжения на шунте (при максимальном токе) больше чем необходимо для полного отклонения стрелки. Поэтому милливольтметр включен не напрямую к шунту а через низкоомный делитель содержащий в себе подстроечный резистор.

Из вышеизложенного напрашивается вывод:
Проблемы с индикацией протекающего тока, с высокой степенью вероятности, связаны с неисправностью милливольтметра. Возникшей, например, в результате сильного удара и т.п.

1. ударов не было. между применениями бережно хранился в заводской упаковке в квартире. Зарядку тоже осуществлял в квартире. (зимой у нас морозы, потому аккумулятор для профилактики заряжаю после нагрева при комнатной температуре). Стрелка ни за что не задевает (если Вы об этом)
2. на выключенном приборе - стрелка без проблем переходит к цифре "0". (на за что не задевает)
3. при плавной регулировке от "0" стрелка успевает подняться до примерно "1,5А", после этого резко уходит на 3А. (опять же, ни за что не цепляется). Далее спокойно может уходить вплоть до 7А. при обратной регулировке - только до 3А. Цифра 3 как-будто стала "нулем".
4. если отключить нагрузку - спокойно и плавно, ни за что не задевая уходит в "0"
5. ток при этом регулируется в пределах 0,5-6,5
5. если я выложу видео работы прибора - Вы найдете время его посмотреть?

[andrei-nk]

Благодарим за консультацию по методам измерения тока.

Касательно штатного амперметра прибора:
Данное устройство, по сути, и есть "классический" амперметр (Представляющий из себя милливольтметр измеряющий падение напряжения на встроенном шунте) .
Да, имеются небольшие конструктивные изменения:
1. Шунт является не встроенным а установленным отдельно, на плату прибора.
2. Падение напряжения на шунте (при максимальном токе) больше чем необходимо для полного отклонения стрелки. Поэтому милливольтметр включен не напрямую к шунту а через низкоомный делитель содержащий в себе подстроечный резистор.

Из вышеизложенного напрашивается вывод:
Проблемы с индикацией протекающего тока, с высокой степенью вероятности, связаны с неисправностью милливольтметра. Возникшей, например, в результате сильного удара и т.п.

1. видео выложил здесь: https://cloud.mail.ru/public/otQT/Eyb7nTCeM
2. не смог понять, как при постоянстве тока (фиксирует внешний амперметр), стрелка встроенного индикатора тока запросто перескакивает с 2А до 3А.
3. при выключении стрелка уходит на "0". фото ниже
4. https://cloud.mail.ru/public/XpYR/hMxjHNuWN

Спасибо за внимание

[Flex]

Посмотрел.
Подтверждаю, головка неисправна.
Причины: различные.
Количество причин: +100500.....
Варианты решения проблемы:
1. Жить так.
2. Прислать в ремонт (с описанием проблемы). https://orionspb.ru/contacts/
3. Поменять самому. https://shop.orionspb.ru/chargers/charg ... vympel-265
4. Вскрыть имеющуюся головку, попытаться выяснить и устранить причины (наверняка механические, захлест пружины, задевание стрелки за корпус или шкалу, мусорина и т.п.)

[andrei-nk]

Посмотрел.
Подтверждаю, головка неисправна.
Причины: различные.
Количество причин: +100500.....
Варианты решения проблемы:
1. Жить так.
2. Прислать в ремонт (с описанием проблемы). https://orionspb.ru/contacts/
3. Поменять самому. https://shop.orionspb.ru/chargers/charg ... vympel-265
4. Вскрыть имеющуюся головку, попытаться выяснить и устранить причины (наверняка механические, захлест пружины, задевание стрелки за корпус или шкалу, мусорина и т.п.)

Спасибо за подробные уточнения.
1. Вариант обходного решения в виде второго амперметра уже есть.
2. Теперь я точно знаю, что чудеса бывают и измерительные головки ломаются от хранения в тепличных условиях в заводской упаковке (зарядка из квартиры ни разу не выходила, падениями не подвергалась).
3. В количество "+100500" причин наверно стоило бы включить еще причину "ну такая головка, что делать", потому и получается, то ли "захлест", то ли "задевание стрелки за корпус или шкалу" (задевания нет, уже говорил), то ли "мусорина" (откуда бы ей там быть в головке с целым корпусом?)
4. Варианты с заменой головки (за 25% стоимости з/у) и пересылкой для ремонта (вероятно с превышением стоимости нового з/у) не рассматриваю. Тем более вариант "мусорины" внутри новой головки наверняка исключить нельзя. В этой же откуда то взялась "мусорина".
Правда, как объяснить "перескок" стрелки при постоянном значении тока в 2ампера с "2 ампера" на "3 ампера", я так и не понял.
Заметьте, не "застывание" стрелки на 2амперах, и резкий "перескок" на "3 ампера" при увеличении тока (что было бы логично при заклинивании), а именно при неизменности тока в цепи в 2ампера мы получаем "скачок" с 2 до 3, а ток так и остается 2А. Но это уже из серии про чудеса.
5. В любом случае спасибо за внимание к моему вопросу, просмотр видео и Ваши комментарии и предложения.

[ASPetrovich]

День добрый.

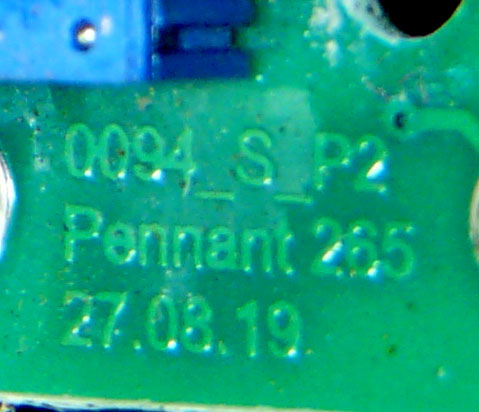

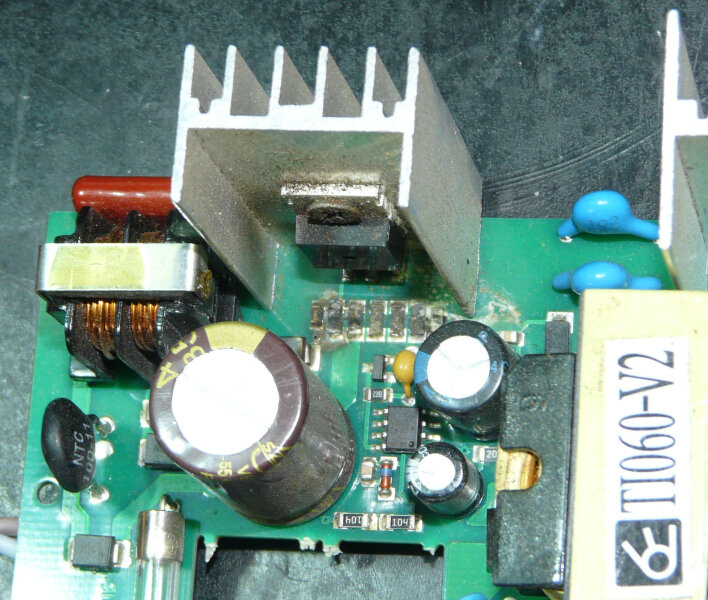

Сгорел "Вымпел-265". Не могли бы подсказать номиналы резисторов в районе силового транзистора? Сгорели полностью.
Я примерно прикинул какие там могут быть, но если можно уточните.

[Flex]

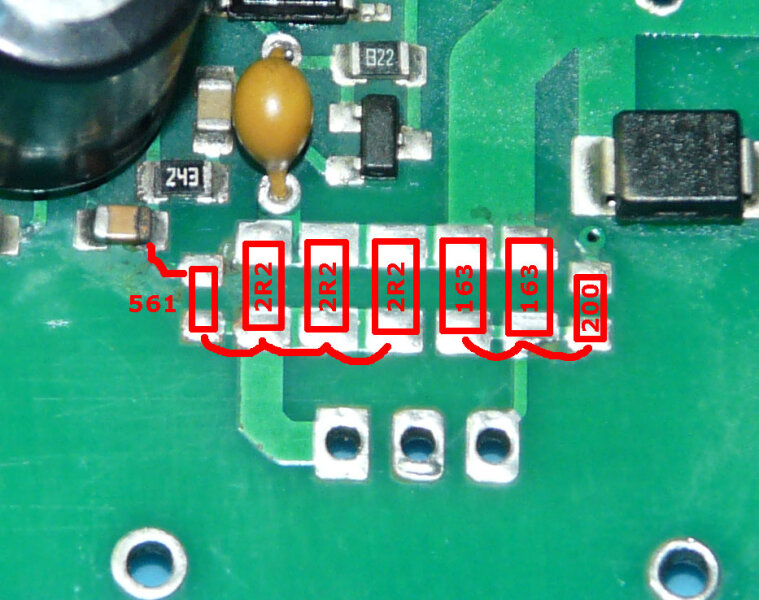

По нижней картинке (с красными дорисовками), слева направо:
1K, 1R8, 1R8, 1R8, 2K, 2K, 20R

[Alex K]

Судя по фото там обугленную часть платы надо еще выпиливать...

[ASPetrovich]

Судя по фото там обугленную часть платы надо еще выпиливать...

ну я почищу все конечно
