Орион PW270 помогите определить компоненты

[Alex_776]

Отдали на запчасти ЗУ (со слов пострадала при пожаре). Некоторые элементы отсутствуют, помогите определить
p/s Как вставить картинку?

[Alex_776]

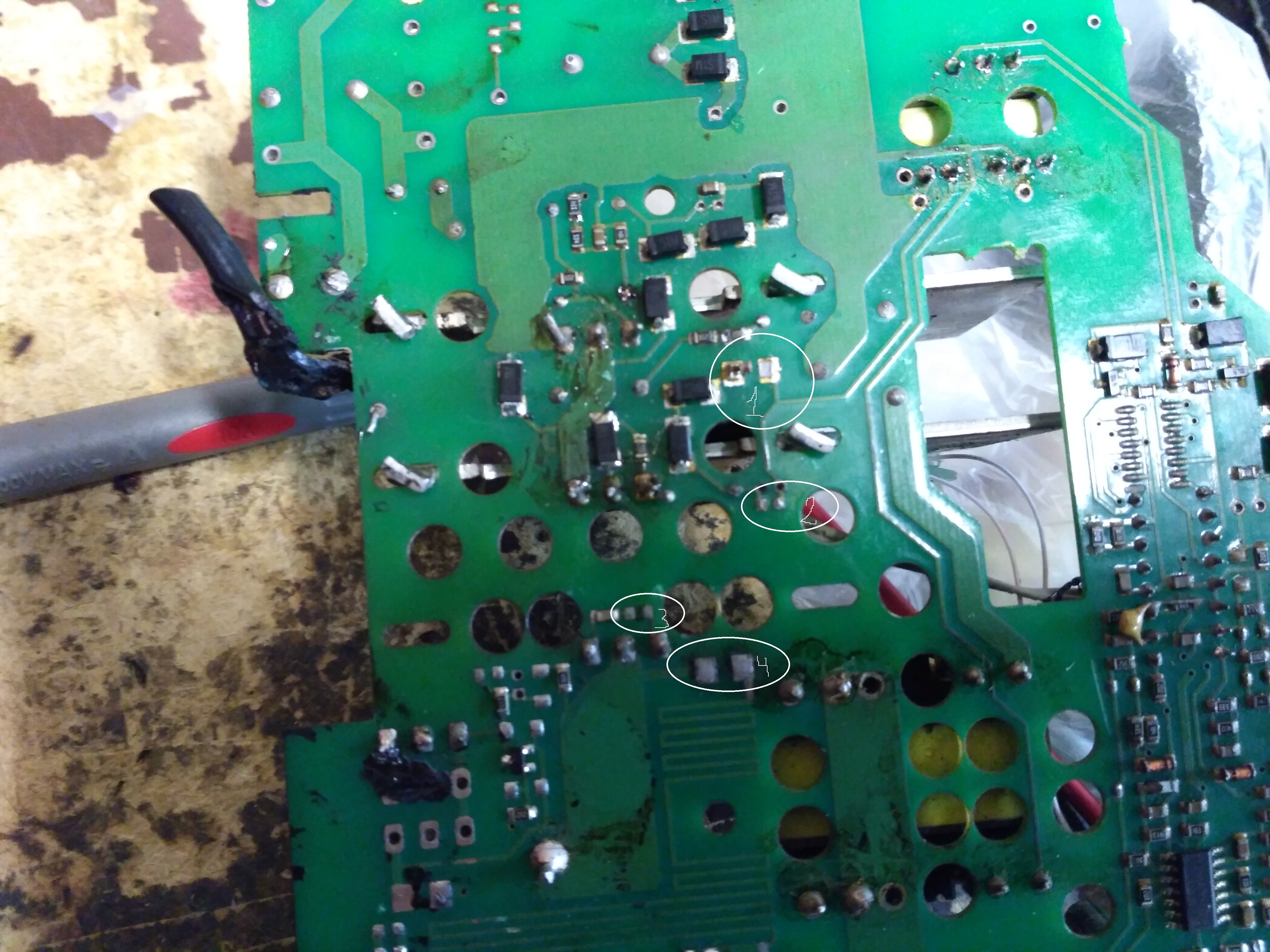

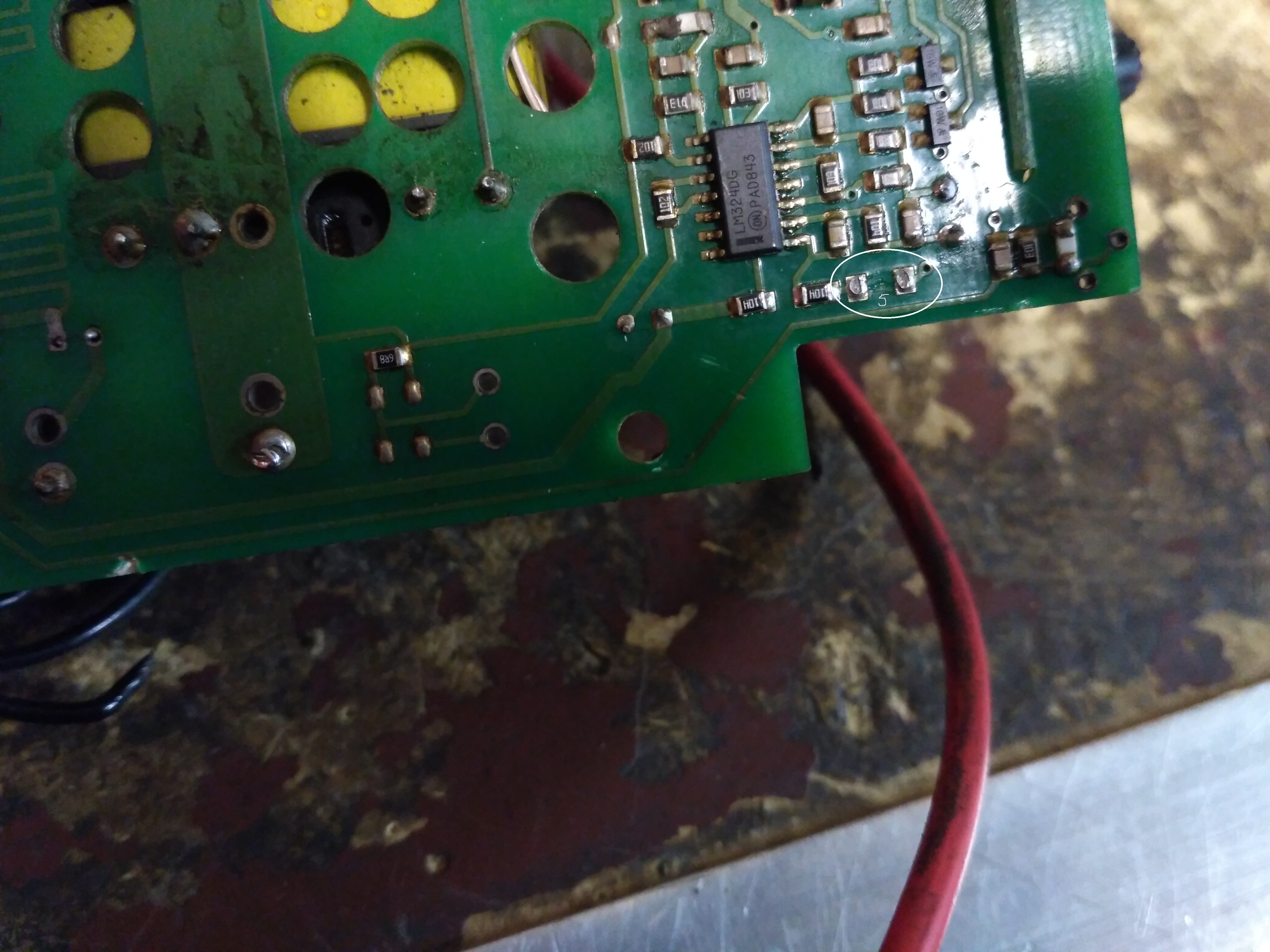

Фото
http://images.vfl.ru/ii/1514006197/ca2a ... 889632.jpg

http://images.vfl.ru/ii/1514006043/1be9 ... 889627.jpg

[Flex]

1 - Диод S1, полярность такая же как в соседней цепочке ( в базе соседнего силового тр.)
2 - Керам. конденсатор 1мкф.
3 - 47ом.
4 - Диод SS14, пропускает ток от силового диода к "змеевидному" проводнику.
5 - Диод 4148, пропускает ток от 1го вывода микросхемы.

Судя по внешнему виду платы и элементов, вероятность восстановления прибора близка к нулю.

[Alex_776]

Премного благодарен за инфу...
Будем попробовать, попытка не пытка

[Alex_776]

Еще один вопрос к гуру
Переменный резистор регулировки заряда номиналом 47 кОм??

[Flex]

от10 до 47Ком.

[Alex_776]

Благодарствую

[Alex_776]

Flex, хотелось бы уточнить информацию по поз.1, вы написали диод s1(он черный прямоугольный). У меня торчит на плате огрызок от сгоревшего больше похожий на диод 4148. Можно впаивать s1?

[Flex]

Можно впаивать s1?

Нужно.

[Alex_776]

Flex, понятно, спасибо

[Alex_776]

Flex, упустил из виду еще один элемент. Не подскажете, что должно быть прямо над поз.1( в цепи просматривается резистор 1кОм) ? Или дополнительно фото нужно?

[Flex]

в цепи просматривается резистор 1кОм

Да.

[Alex_776]

http://images.vfl.ru/ii/1516815319/2b5c ... 293831.jpg
Вот это имел ввиду

[Flex]

в цепи просматривается резистор 1кОм

Да.

[Alex_776]

Flex, если я Вас правильно понял, то отсутствующий элемент резистор 1кОм ? Т.е. изначально было последовательно 2 резика по 1кОм?
